一、項目概況

中源家居杭州辦公樓工2層，600人，1200終端用使用無線，實現無線全覆蓋。

本方案采用傳晨科技的無線網絡產品及技術人員規劃方案來實現無線網絡的部署。無線網絡設計采用“AC+AP解決方案”進行了整體覆蓋，在核心交換機連接無線控制器，在接入層接入無線AP。為中源家居整個辦公區等場所部署無線網絡。在滿足需求的同時，兼顧到網絡管理及安全問題，力求讓中源家居對傳晨科技的規劃及服務滿意。

此項目難點：用戶密度高，數據傳輸大，網絡穩定性要求極高。為保證高性能網絡傳輸，我公司選用CC6300三頻（1個2.4G信道，2個5G信道）高密度無線AP+G3000核心網關來滿足600人12000終端的高速上網需求。

產品優點：CC6200是我公司研發的高密度多頻產品。方案整體采用2個5G共26條獨立信道，3條2.4個信道布局，能有效的避免樓上、樓下與其他無線設備信道的干擾，以及產品之間信道重疊，保障用戶高速上網。

二、布點模擬設計方案

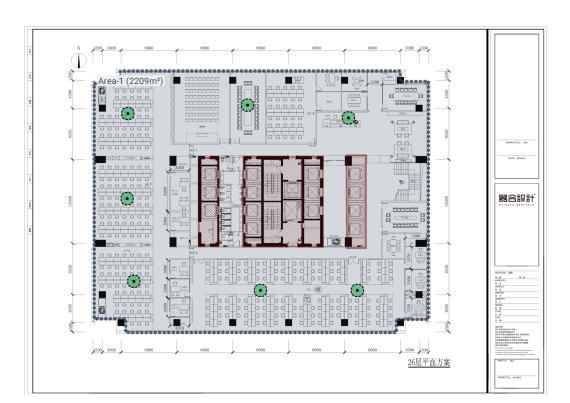

2．1布點方案

無線wifi覆蓋示意圖（本圖只為示意，不作為最終布點）

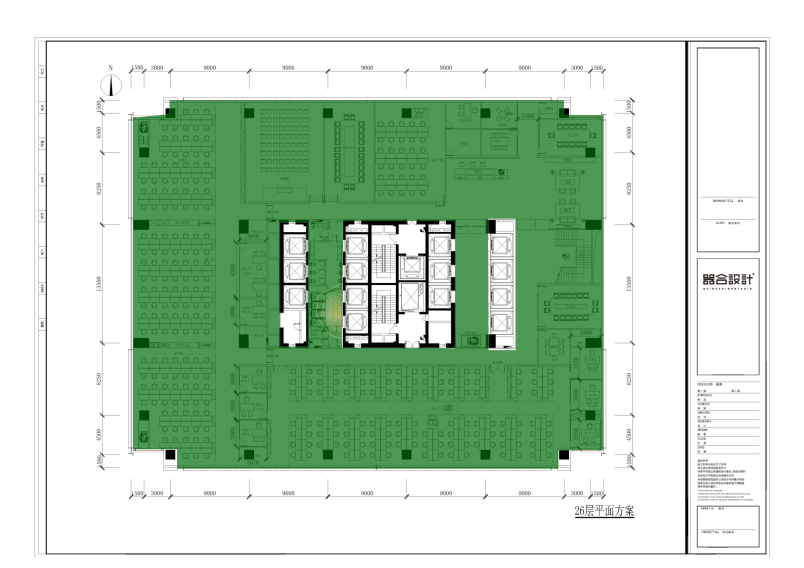

2.2 2.4G信號信號強度

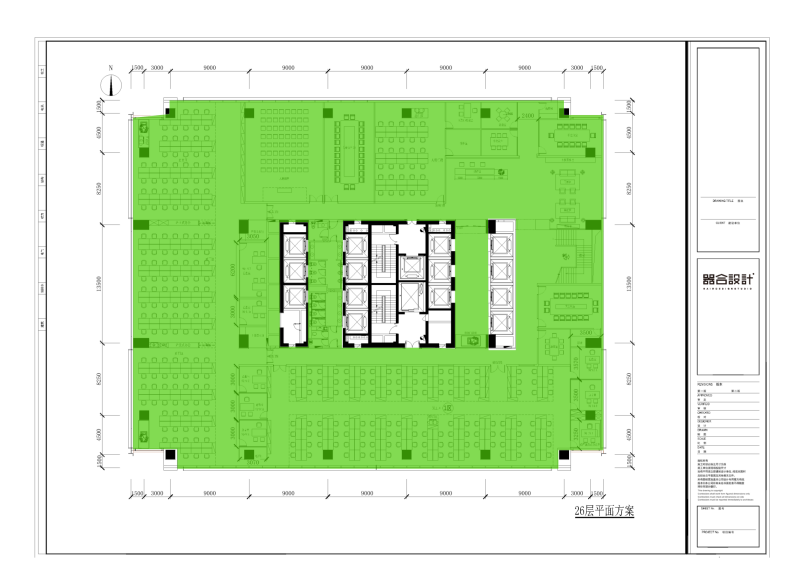

2.3 5G信號強度

2.4 5G頻段的信噪比

信噪比表示信號強度比噪聲（共道干擾）強多少。信號必須大于噪聲（信噪比大于零），才能進行數據傳輸。如果信號只比噪音強一點，您可能會偶爾遇到連接中斷。

2.5 5G信道干擾

2.6 5G頻段數據傳輸速率

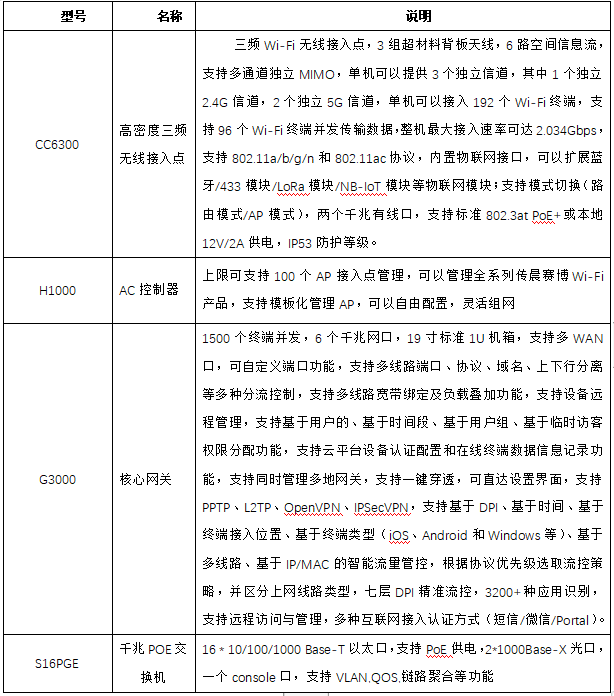

三、AP設備型號說明

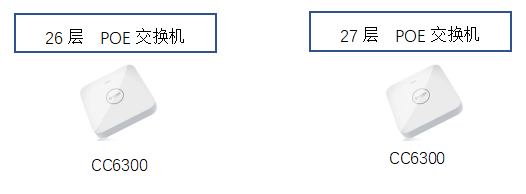

四、組網結構
